環(huán)境可靠性--鹽霧測試

　一、什么是鹽霧測試

　　鹽霧試驗是機械制造中的專業(yè)術(shù)語，指用鹽霧試驗設(shè)備所創(chuàng)造的人工模擬鹽霧環(huán)境條件來考核產(chǎn)品或金屬材料耐腐蝕性能的環(huán)境試驗。

　　二、試驗內(nèi)容

　　鹽霧試驗?zāi)M海洋或含鹽潮濕地區(qū)氣候的環(huán)境，用于考核產(chǎn)品、材料及其防護層抗鹽霧腐蝕能力。有鹽霧試驗和交變鹽霧試驗兩種試驗。常用于在特殊條件下的質(zhì)量評估、失效驗證。

　　種類： 中性鹽霧試驗（NSS），醋酸鹽霧試驗 (ASS)，銅鹽醋酸加速鹽霧試驗(CASS)

　　鹽霧試驗的技術(shù)指標包括：鹽溶液濃度、相對濕度、溫度、鹽霧時間、貯存時間、試驗周期，集霧量，PH值。

　　天然環(huán)境暴露試驗

　　人工加速模擬鹽霧環(huán)境試驗

　　別稱：人工模擬鹽霧試驗又包括中性鹽霧試驗、醋酸鹽霧試驗、銅鹽加速醋酸鹽霧試驗、交變鹽霧試驗。

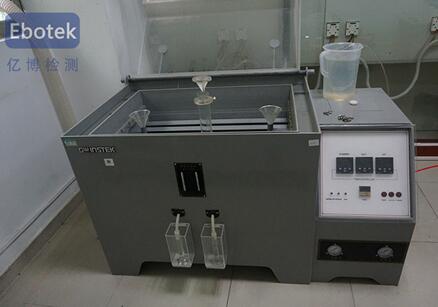

　　方法：人工模擬鹽霧環(huán)境試驗是利用一種具有一定容積空間的試驗設(shè)備——鹽霧試驗箱，在其容積空間內(nèi)用人工的方法，造成鹽霧環(huán)境來對產(chǎn)品的耐鹽霧腐蝕性能質(zhì)量進行考核。它與天然環(huán)境相比，其鹽霧環(huán)境的氯化物的鹽濃度，可以是一般天然環(huán)境鹽霧含量的幾倍或幾十倍，使腐蝕速度大大提高，對產(chǎn)品進行鹽霧試驗，得出結(jié)果的時間也大大縮短。如在天然暴露環(huán)境下對某產(chǎn)品樣品進行試驗，待其腐蝕可能要1年，而在人工模擬鹽霧環(huán)境條件下試驗，只要24小時，即可得到相似的結(jié)果。 但人工加速模擬試驗仍然與天然環(huán)境不同，因而也不能代替。

　　類別：(1) 中性鹽霧試驗（NSS試驗）是出現(xiàn)最早目前應(yīng)用領(lǐng)域最廣的一種加速腐蝕試驗方法。它采用5%的氯化鈉鹽水溶液，溶液PH值調(diào)在中性范圍（6～7）作為噴霧用的溶液。試驗溫度均取35℃，要求鹽霧的沉降率在1～2ml/80cm².h之間。

　　(2) 醋酸鹽霧試驗（ASS試驗）是在中性鹽霧試驗的基礎(chǔ)上發(fā)展起來的。它是在5%氯化鈉溶液中加入一些冰醋酸，使溶液的PH值降為3左右，溶液變成酸性，最后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比NSS試驗快3倍左右。

　　(3) 銅鹽加速醋酸鹽霧試驗（CASS試驗）是國外新近發(fā)展起來的一種快速鹽霧腐蝕試驗，試驗溫度為50℃，鹽溶液中加入少量銅鹽—氯化銅，強烈誘發(fā)腐蝕。它的腐蝕速度大約是NSS試驗的8倍。

　　(4) 交變鹽霧試驗是一種綜合鹽霧試驗，它實際上是中性鹽霧試驗加恒定濕熱試驗。它主要用于空腔型的整機產(chǎn)品，通過潮態(tài)環(huán)境的滲透，使鹽霧腐蝕不但在產(chǎn)品表面產(chǎn)生，也在產(chǎn)品內(nèi)部產(chǎn)生。它是將產(chǎn)品在鹽霧和濕熱兩種環(huán)境條件下交替轉(zhuǎn)換，最后考核整機產(chǎn)品的電性能和機械性能有無變化。

　　三、鹽霧試驗標準

　　標準是對重復性事物和概述所做的統(tǒng)一規(guī)定。鹽霧試驗標準是對鹽霧試驗條件，如溫度、濕度、氯化鈉溶液濃度和PH值等做的明確具體規(guī)定，另外還對鹽霧試驗箱性能提出技術(shù)要求。同種產(chǎn)品采用哪種鹽霧試驗標準要根據(jù)鹽霧試驗的特性和金屬的腐蝕速度及對鹽霧的敏感程度選擇。

　　GB/T2423.17—2008《電工電子產(chǎn)品基本環(huán)境試驗規(guī)程 試驗Ka：鹽霧試驗方法》，

　　GB/T2423.18—2000《電工電子產(chǎn)品環(huán)境試驗 第2部分：試驗 試驗Kb：鹽霧，交變（氯化鈉溶液）》，

　　GB5938—86《輕工產(chǎn)品金屬鍍層和化學處理層的耐腐蝕試驗方法》，

　　GB/T1771—91《色漆和清漆 耐中性鹽霧性能的測定》,

　　SH/T 0081-91 《石油化工行業(yè)標準——防銹油脂鹽霧試驗法》。
