電磁兼容測試之輻射騷擾

      輻射騷擾是電測兼容EMI測試中的一部分，輻射騷擾的強度大小是通過規范的測量場地及測量設備，按照規范的測量方法來評定的。試驗場地的特性將直接影響輻射測量的結果，所以應確保場地的有效性和測量的一致性。

　　(1) 試驗設備、設施及要求

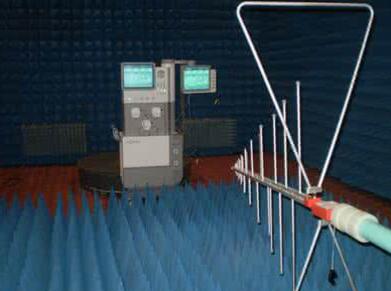

　　a）橢圓形開闊場或半電波暗室和全電波暗室：|NSAmeasured-NSAtheoretical|≤4，SVSWR≤6。

　　b）測量接收機：30MHz~18GHz頻率范圍，具有峰值、準峰值、平均值檢波，能符合CISPR16-1-1的相關要求。

　　c）寬帶天線：30MHz~1GHz頻率范圍

　　喇叭天線：1GHz以上頻率范圍

　　(2) 測量距離

　　u EUT應在符合輻射騷擾限值對應的規定距離上進行測量，除非因?yàn)樵O(shè)備的大小等因素而不能實現測量。

　　u 不同的標準對測量距離的確定方式是不同的：例如EN55032（EN55022）規定的測量距離是指EUT的假想邊界至測試天線測試基準點的水平距離；EN 55013規定的測量距離為測試天線的測試基準點與被測設備的假想輻射中心的水平距離。測量距離為10m時這兩種方法都可以采用。

　　u 在大多數的室外場地情況下，優先采用10m距離，因?yàn)樵谶@個距離上預計的被測騷擾電平會遠高于允許進行試驗的一般環境電平。

　　（通常不采用小于3m或大于30m的距離。）

　　(3)天線高度變化

　　對磁場強度測量，使用單環磁場天線時，接收天線的高度可以固定在規定的標高上（從地面到環天線底部的典型值為1m）。環天線或EUT應作方位旋轉，以便找到最大的被測騷擾。

　　如果在規定的測量范圍內一些頻率上的環境電平超過了限值，那么可以采用下列替代方法：

　　a）在較近的距離上進行測量，再將測量結果轉換到規定限值的那個距離上，轉換公式應是產品（類）EMC標準中推薦的，或是在不少于三個不同距離上經測量驗證過的。

　　b）在廣播電臺停播和工業設備的環境電平較低時，在原先環境電平超過規定的頻段上重新進行測量。

　　c）在屏蔽室或裝有吸波材料的屏蔽室內，把試驗頻率上EUT的騷擾幅度與鄰近頻率上的騷擾幅度進行比較，可以用測到的鄰近頻率的騷

　　擾幅度來估計試驗頻率上EUT的騷擾幅度。

　　d）在確定開闊試驗場的軸線時，要考慮強環境信號的方向，以便使試驗場上的接收天線的方向性盡可能地區分出這樣的強信號。

　　e）對于發生在射頻信號附近的EUT窄帶騷擾，在二者都落入標準頻帶內時，可能要用較窄的儀器帶寬進行測量。
